Маркування підшипників здається багатьом суцільною магією з цифр і букв, і саме тому живе поширений міф: "щоб розібратися в позначеннях підшипника, треба бути інженером із дипломом". Насправді розшифрувати основне маркування підшипника може будь-хто за п'ять хвилин, маючи під рукою лише саму деталь і калькулятор у телефоні. Ця стаття розставляє все по місцях і показує, що система позначень підшипників — це просто код, який читається за чіткими правилами.
Короткий вступ: з чого складається маркування підшипника

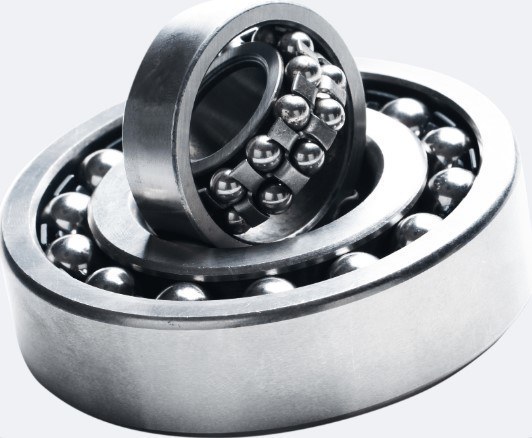

Стандартне маркування підшипника — це послідовність цифр, іноді з буквами до або після числового блоку. Наприклад, у позначенні 6205-2RS цифра "62" вказує на серію та тип конструкції, "05" відповідає за внутрішній діаметр, а "2RS" — за тип захисту з обох сторін. Розібравшись у цій логіці одного разу, ви зможете читати маркування будь-якого підшипника без довідників і таблиць.
Підготовка: що знадобиться для розшифрування маркування
- Сама деталь або чіткий запис маркування з торця підшипника.
- Лупа чи телефон із функцією збільшення фото — маркування часто затерте після років роботи.
- Штангенциркуль для перевірки, якщо цифри стерлися й потрібно звірити фактичні розміри.
- Калькулятор або аркуш паперу для швидких множень при розрахунку внутрішнього діаметра.
Крок 1. Знайдіть базовий числовий блок
Базовий блок маркування підшипника зазвичай складається з 3-4 цифр без урахування суфіксів. Перші одна-дві цифри вказують на серію (наприклад, 6 — кулькова радіальна однорядна, 7 — радіально-упорний підшипник, 3 — конічний роликовий). Ці перші цифри одразу підказують, з яким типом конструкції ви маєте справу, ще до того, як дійдете до розмірів.
Крок 2. Розшифруйте внутрішній діаметр
Дві останні цифри базового блоку (для типорозмірів від 04 і вище) множаться на 5 — і ви отримуєте внутрішній діаметр у міліметрах. Наприклад, "04" означає 20 мм, "05" — 25 мм, "06" — 30 мм, "08" — 40 мм. Винятки складають малі підшипники з позначеннями 00, 01, 02, 03 — вони відповідають фіксованим діаметрам 10, 12, 15 і 17 мм відповідно, тут формула множення не працює, і ці чотири значення просто варто запам'ятати або тримати під рукою в таблиці.
Крок 3. Визначте серію за середньою цифрою
Третя цифра з кінця базового блоку (якщо вона є) вказує на серію за зовнішнім діаметром і шириною — легку, середню чи важку. Позначення 62 — легка серія (тонший і легший підшипник при тому самому внутрішньому діаметрі), 63 — середня, 64 — важка. Це критично важливо для бюджетного вибору: легка серія 62xx зазвичай коштує на 15-25% дешевше за середню серію 63xx того самого внутрішнього діаметра, і для несилових побутових вузлів переплачувати за важчу серію просто немає сенсу.
Крок 4. Прочитайте суфікси захисту й точності
Після базового числового блоку часто стоять букви, які описують додаткові характеристики:
- 2RS або 2RZ — гумові захисні кільця з обох боків (2RS щільніше прилягає й краще захищає від пилу, 2RZ дає менше тертя, але слабший захист).
- ZZ — металеві захисні шайби з обох боків, дешевший варіант захисту, менш герметичний за гумовий.
- N — наявність стопорної канавки на зовнішньому кільці для фіксації в корпусі.
- P6, P5, P4 — клас точності виготовлення, де P0 (базовий, часто не пишеться) підходить для більшості побутових вузлів, а P6 і вище — для швидкісних і прецизійних застосувань.
- C3, C4 — збільшений внутрішній радіальний зазор, потрібен для вузлів із нагрівом (електродвигуни), де метал розширюється при роботі.
Крок 5. Звірте зовнішній діаметр і ширину за довідковою таблицею
Знаючи внутрішній діаметр і серію, зовнішній діаметр та ширину можна звірити за стандартною таблицею типорозмірів (вони уніфіковані за міжнародним стандартом і однакові в усіх виробників). Наприклад, шарнірний підшипник має внутрішній діаметр 25 мм, зовнішній 52 мм і ширину 15 мм — і ці параметри однакові незалежно від того, який завод його випустив. Це і є головна причина, чому підшипники різних брендів взаємозамінні за розмірами, хоч і відрізняються за якістю сталі, мащенням і точністю виготовлення.
Особиста історія: як стерте маркування коштувало зайвого дня очікування
Власник невеликої майстерні з ремонту побутової техніки у Чернігові якось отримав у ремонт стару пральну машину зі стертим до невпізнаваності маркуванням підшипника — цифри просто стерлися за роки вологої експлуатації. Замість того щоб виміряти деталь штангенциркулем прямо на місці, він на око "визначив" схожий типорозмір і замовив деталь поштою. Підшипник прийшов через три дні і не підійшов — внутрішній діаметр відрізнявся лише на 2 мм, але цього було достатньо. Довелося чекати ще два дні на правильну деталь, тоді як точний замір штангенциркулем із самого початку зайняв би дві хвилини і дав би стовідсотково правильний результат одразу.
Сезонна довідка: коли маркування читати особливо уважно
Восени та взимку, коли багато власників авто й сільгосптехніки готують обладнання до сезону морозів, попит на підшипники з підвищеним зазором (маркування C3, C4) традиційно зростає — саме такі варіанти краще переносять різкі перепади температур при запуску холодного двигуна. Якщо ви купуєте деталь у жовтні-листопаді для техніки, яка зимуватиме на відкритому повітрі, зверніть увагу саме на цей суфікс у маркуванні, а не лише на базовий числовий блок.
Порада від професіонала
"Новачки часто дивляться лише на перші цифри й ігнорують букви після дефісу, а саме букви визначають, чи підійде підшипник для вологого приміщення чи для швидкісного вузла", — пояснює Ірина Соломчук, інженер-консультант з 12-річним досвідом підбору підшипників для промислового обладнання. За її словами, найчастіша причина повторного замовлення — саме ігнорування суфіксів захисту, коли людина купує ZZ замість 2RS для вологого приміщення і дивується, чому деталь заржавіла вже за місяць.
Поради від професіоналів для бюджетного вибору
- Для сухих чистих приміщень не переплачуйте за гумовий захист 2RS — металевих шайб ZZ достатньо, і це економія 10-20% вартості.
- Для вологих чи запилених умов навпаки не економте на захисті — різниця в ціні 20-30 грн, а різниця в ресурсі підшипника може сягати кількох місяців.
- Уточнюйти типорозмір завітайте в магазин підшипників за фактичними розмірами, а не лише за назвою старої деталі — виробники іноді відрізняються нюансами маркування для спеціальних серій.
- Якщо маркування повністю стерте, завжди виміряйте деталь штангенциркулем перш ніж замовляти заміну поштою чи з іншого міста.
- Порівняйте кілька варіантів на https://brend-podshipnik.com.ua/ua/g92190600-sharikovye-podshipniki/ за співвідношенням ціни й класу точності перед покупкою, особливо якщо бюджет обмежений.
FAQ: маркування та розміри підшипників
Як розшифрувати підшипник з маркуванням 6204?
"62" означає легку серію кулькового радіального підшипника, "04" множимо на 5 і отримуємо внутрішній діаметр 20 мм.
Чому в маркуванні деяких малих підшипників немає формули множення на 5?
Позначення 00, 01, 02, 03 історично закріплені за фіксованими діаметрами 10, 12, 15 і 17 мм і не підпорядковуються загальній формулі — це варто просто запам'ятати.
Чи можна визначити тип підшипника лише за зовнішнім виглядом без маркування?
Частково: кулькові підшипники мають видимі округлі тіла кочення через прозорий сепаратор чи щілину, роликові — циліндричні або конічні, але точний типорозмір без маркування чи виміру визначити неможливо.
Що означає буква N у маркуванні підшипника?
Наявність стопорної канавки на зовнішньому кільці для додаткової фіксації підшипника в корпусі спеціальним кільцем.
Чи впливає клас точності на ціну підшипника?
Так, підшипники підвищеної точності (P6 і вище) коштують на 30-60% дорожче за стандартний клас P0 через складніший контроль виробництва.
Наступні кроки
Знайдіть маркування на своєму підшипнику, розкладіть його на базовий числовий блок і суфікси за схемою з цієї статті — і ви отримаєте повну картину: тип, внутрішній діаметр, серію та особливості захисту буквально за кілька хвилин без жодних довідників.
